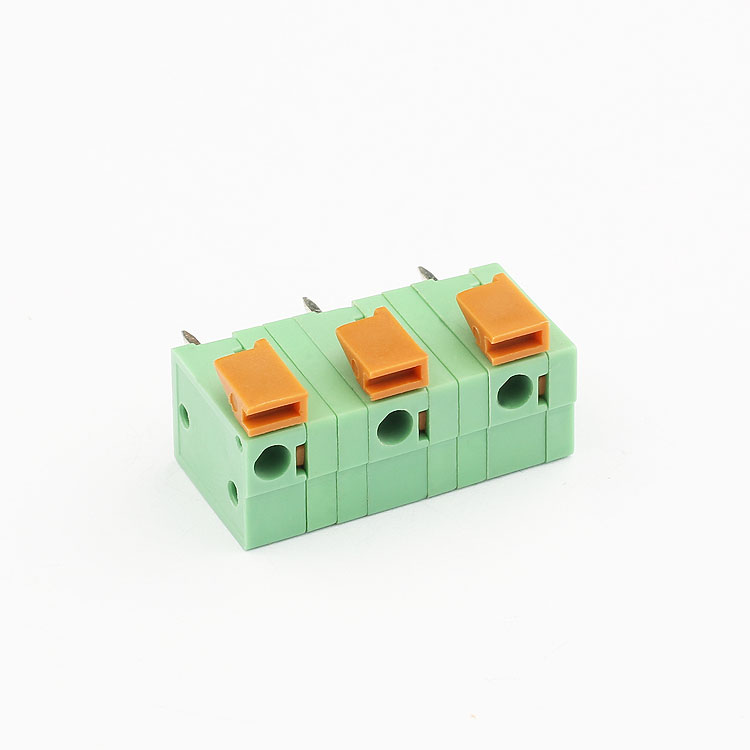

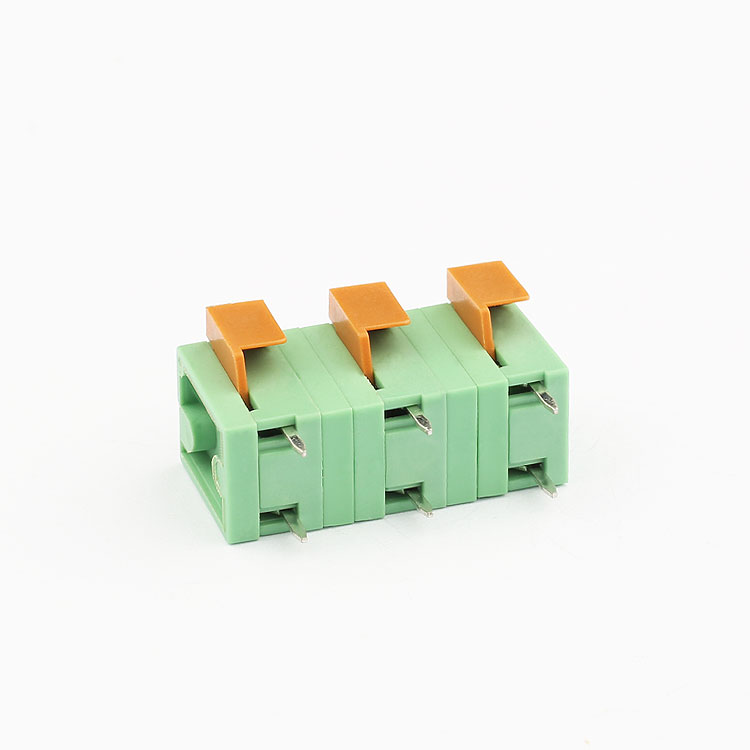

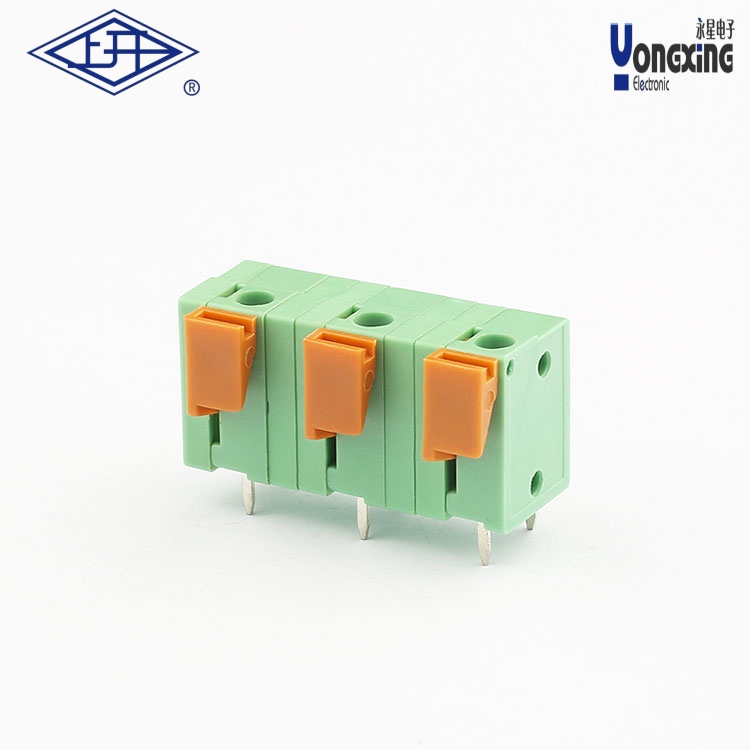

> YX彈簧式PCB接線端子

•
•
•
•

產品名稱：     YX彈簧式PCB接線端子

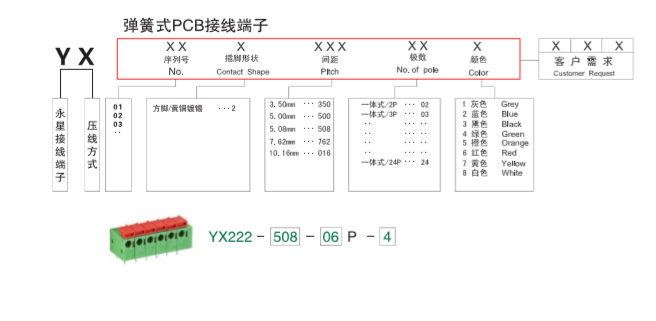

產品型號：      YX122-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YX彈簧式PCB接線端子是專為印刷電路板設計的彈簧連接型端子，具有緊湊結構和高效接線特性。以下是其核心特點及技術參數的詳細說明：

一、技術參數

?額定電流?：10A，?額定電壓?：300V

?接觸電阻?：≤20mΩ，?絕緣電阻?：>5000MΩ（DC500V測試）

?耐溫范圍?：常規操作支持-40℃至+150℃，瞬間耐受+250℃高溫（5秒內不發生性能劣化）

?線徑適配?：兼容28-14AWG導線（1.5mm2截面），?剝線長度要求?：6-7mm

?耐壓性能?：可承受AC2000V電壓測試1分鐘無擊穿

二、結構設計特點

?彈簧連接技術?

采用籠式彈簧或蝶形彈簧接線技術，無需螺釘即可實現導線快速固定，顯著提升接線效率。

?模塊化拼接?

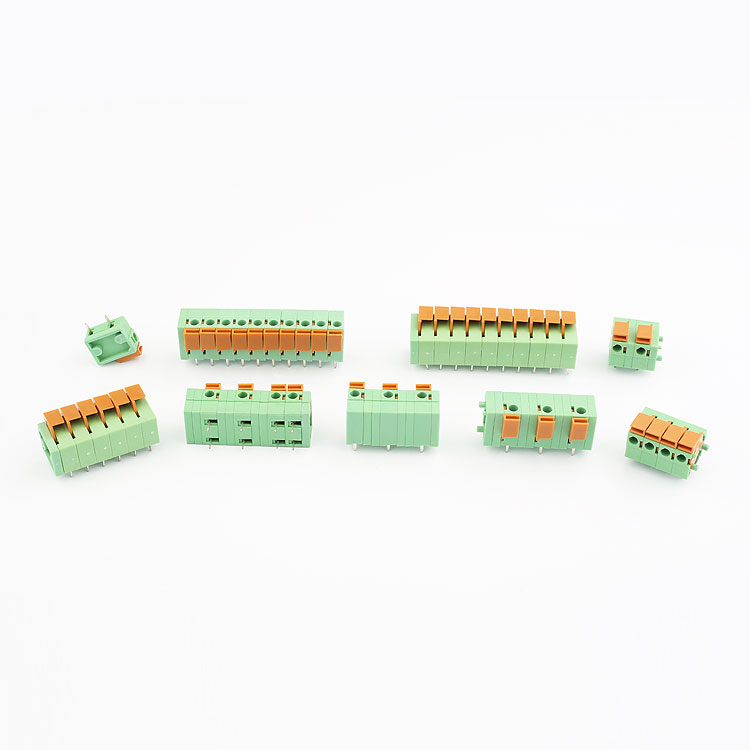

支持多位數靈活組合拼接，適應不同接線位數的需求。

?接線方向多樣性?

支持45°、90°、180°等多種接線角度，便于復雜布線場景下的靈活安裝。

三、應用場景

?PCB板內連接?：適用于高密度電路板場景，替代傳統螺釘端子提升空間利用率。

?工業設備?：常見于電梯控制、自動化儀表、電源設備等對振動敏感的場景，因其抗震性能優于螺釘連接。

四、合規性

遵循IEC60998（接線裝置安全規范）和UL1059（接線端子標準）的測試要求。

耐壓與絕緣性能符合工業級電氣安全標準18。

五、選型與安裝建議

?線徑匹配?：需嚴格按28-14AWG導線規格選擇，避免因線徑不符導致接觸不良。

?方向選擇?：根據機箱布局選擇水平或垂直接線方向，從而優化空間占用。
