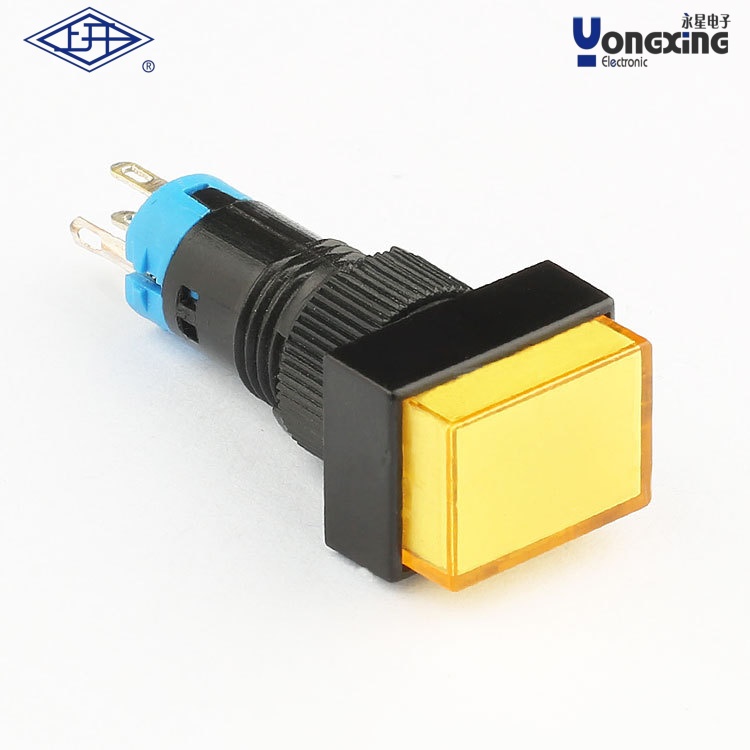

> AD12單極自鎖帶燈黃色方形按鈕開關

•
•
•
•

產品名稱：     AD12單極自鎖帶燈黃色方形按鈕開關
產品型號：       AD10-113L12D-Y
電器額定值：      3A 250V AC
接觸電阻(初始值)：  ≤50MΩ
絕緣電阻(常態)：   ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD12單極自鎖帶燈黃色方形按鈕開關綜合信息

1. ?基本參數?

?型號?：AD10-113L12D-Y?

?電氣規格?：額定電流3A、電壓250V AC，接觸電阻≤50MΩ，絕緣電阻≥100MΩ，耐壓1500V?。

?壽命?：自鎖模式機械壽命50000次、電氣壽命25000次；無鎖模式機械壽命200000次?。

?環境適應性?：工作溫度-5℃至+75℃，防護等級IP40?。

?認證?：CE、CQC、ROHS認證?。

2. ?結構與材質?

?尺寸?：φ12mm開孔設計?，方形外觀?。

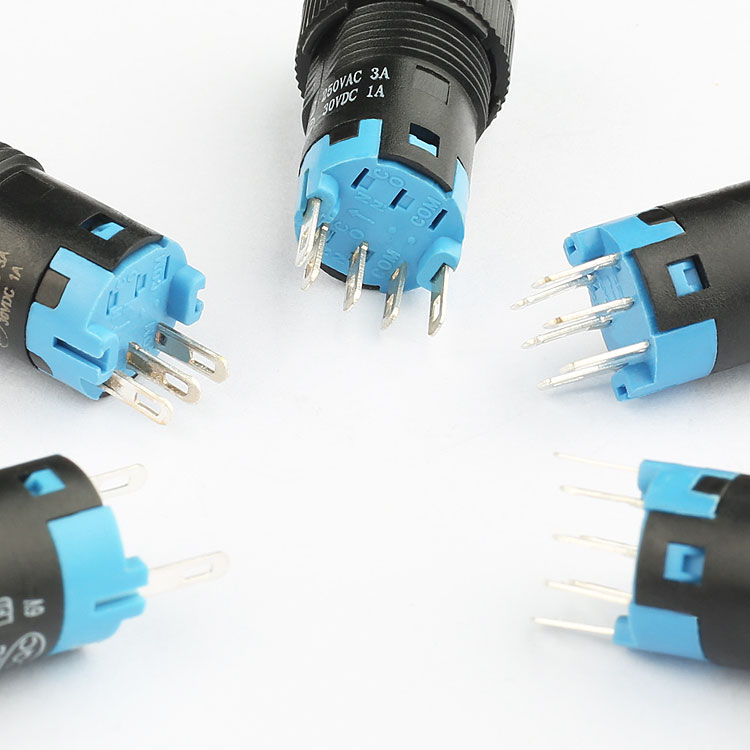

?材質?：外殼采用PA、ABS或PC塑料，按鈕罩為PMMA或PC材質，觸點為銀（Ag），端子鍍銀/鍍金?。

?指示燈?：內置帶燈功能，支持3V、6V、12V、24V DC或220V AC電壓?。

3. ?顏色與功能?

?顏色標識?：黃色按鈕罩對應型號后綴“Y”?。

?自鎖機制?：通過“B”標識表示自鎖（保持型）功能，需手動復位?。

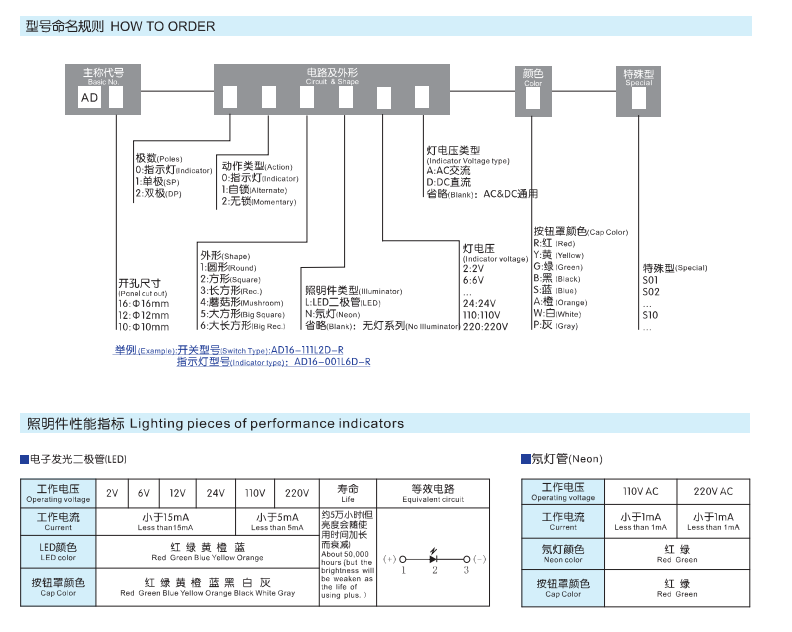

4. ?型號解析?

?編碼規則?：型號中“AD12”表示φ12mm開孔方形按鈕，“L12D”含帶燈功能，“Y”為黃色標識?。

5. ?應用場景?

適用于工業設備、控制面板等需要帶狀態指示及自鎖功能的場景，支持高頻率操作?。
