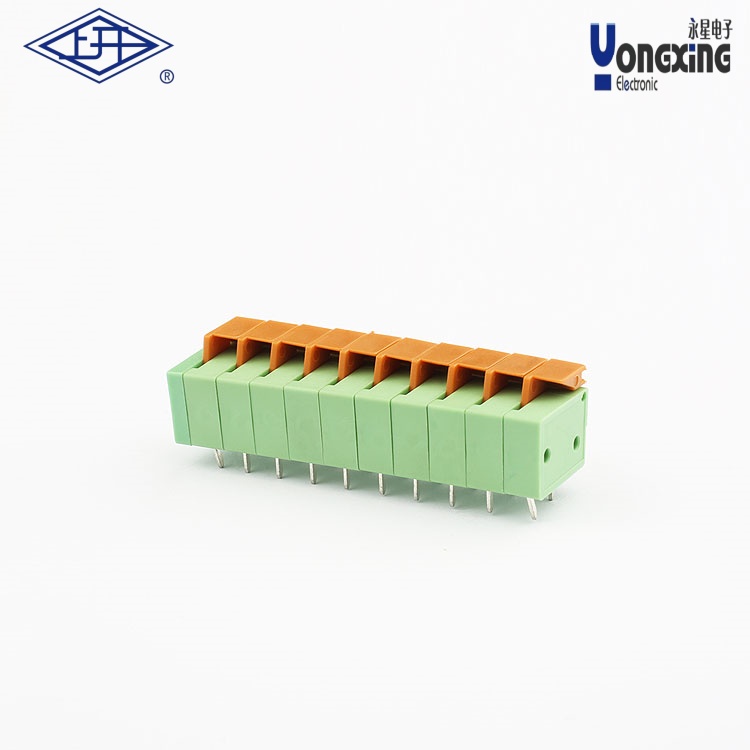

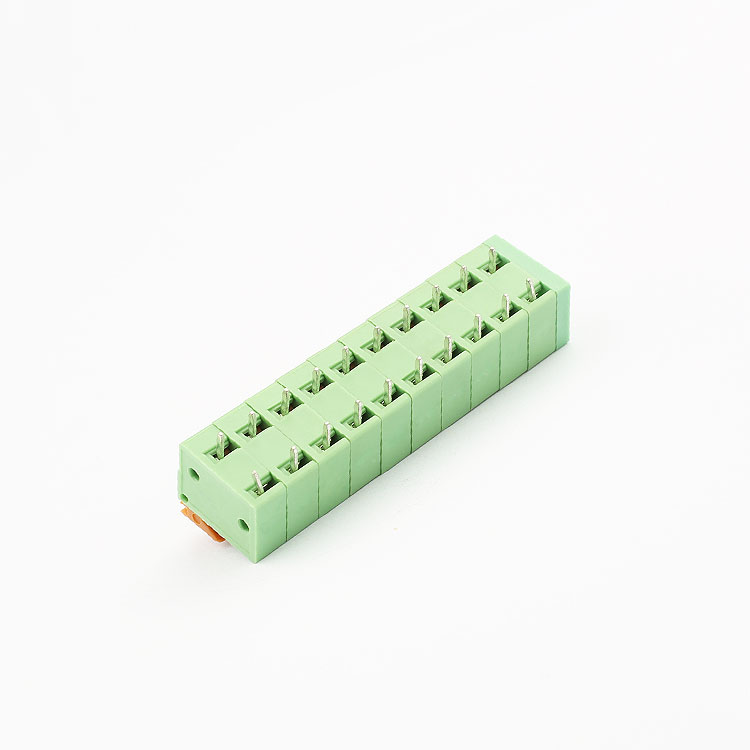

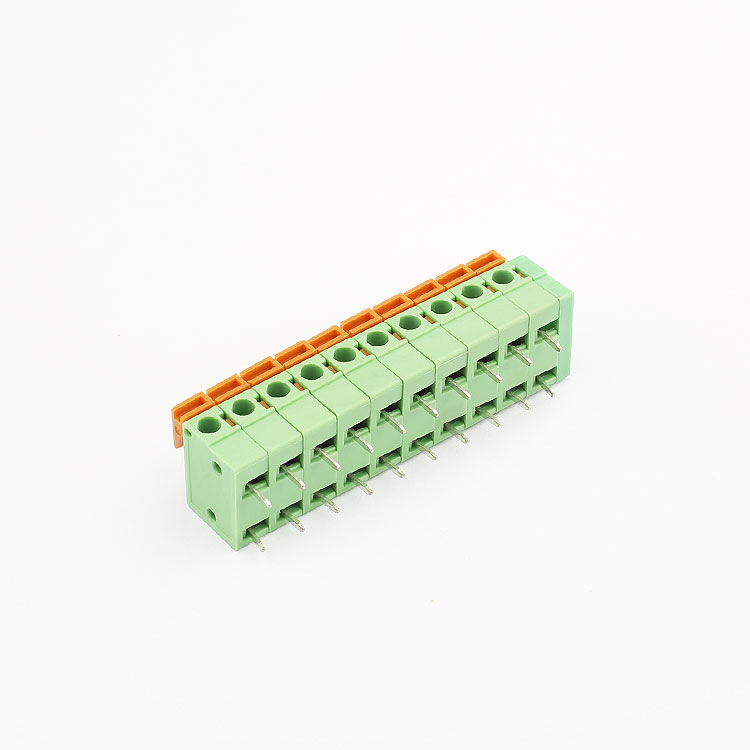

> YX彈簧式PCB十針接線端子

•
•
•
•

產品名稱：     YX彈簧式PCB十針接線端子
產品型號：      YX222-
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm



下載產品樣冊下載產品樣冊

產品詳情

YX彈簧式PCB十針接線端子是一種專為印刷電路板設計的高性能連接組件，其核心參數與特征如下：

一、核心參數

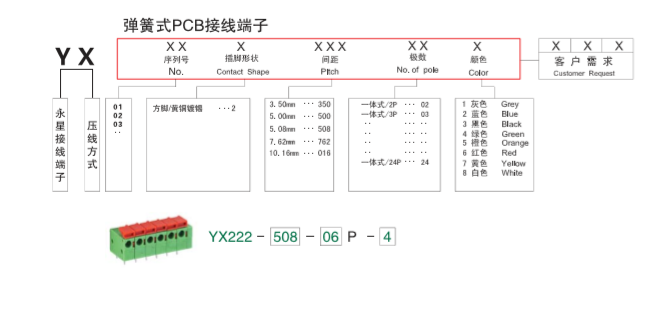

?型號標識?：YX222-10

?電氣性能?

額定電壓：300V

額定電流：10A

接觸電阻：≤20mΩ

絕緣電阻：>5000MΩ (DC500V條件下)

?

環境適應性?

操作溫度范圍：-40℃～+150℃

瞬間耐溫：+250℃（5秒）

耐電壓：AC2000V/1min

?
線纜兼容性?

適用線徑：28-14AWG（對應截面積1.5mm2）

剝線長度推薦：6-7mm

二、結構特點

?彈簧壓接技術?：無需螺絲固定，通過彈簧機構實現導線快速壓接，降低人工操作復雜度。

?緊湊設計?：十針排列滿足多通道連接需求，適用于高密度PCB布局。

?耐用材料?：阻燃絕緣材料配合磷青銅導電件，確保長期可靠性。

三、典型應用場景

?工業控制設備?：如自動化控制系統中的信號傳輸模塊。

?電力電子裝置?：適用于電源模塊、變頻器等需要穩定連接的場景。

?消費電子?：部分家電及LED照明設備的內部電路連接。
