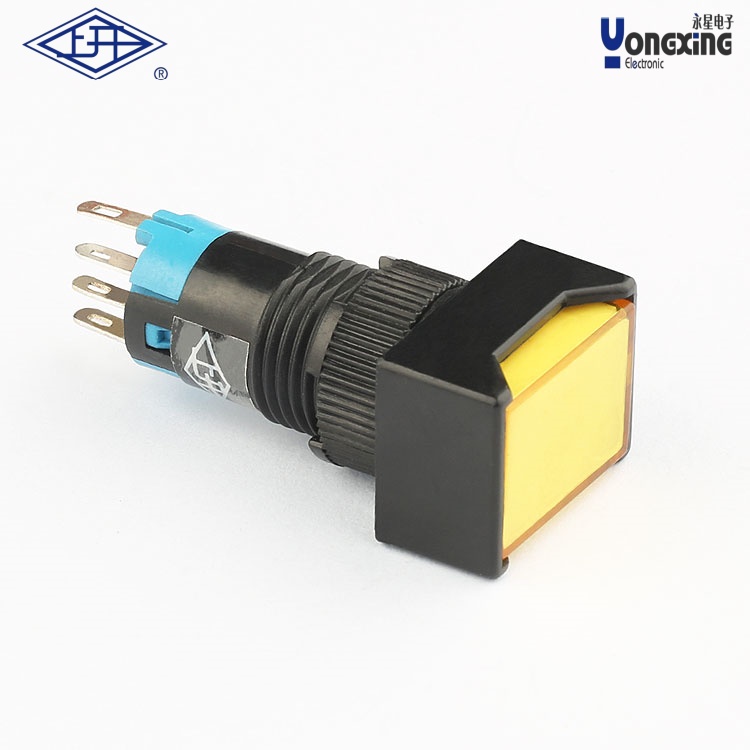

> AD12雙極自鎖帶燈黃色按鈕

•
•
•
•

產品名稱：     AD12雙極自鎖帶燈黃色按鈕
產品型號：       AD12-213L110A-Y
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD12雙極自鎖帶燈按鈕是一種工業控制元件，采用雙刀雙擲結構設計，適用于需要穩定保持電路通斷狀態的場景。

其核心參數及特性如下：

一、核心參數

?電氣規格?：額定電壓250V AC，額定電流3A，接觸電阻≤40mΩ，絕緣電阻≥100MΩ，耐壓強度1500V AC/1分鐘

?機械壽命?：自鎖狀態下可達50,000次操作壽命，無鎖狀態可達100,000次

?環境適應性?：工作溫度范圍為-25℃至+55℃，防護等級IP40，適用于一般工業環境

二、結構設計

?雙極自鎖功能?：通過雙刀雙擲結構實現電路的雙向控制，按壓后自動保持鎖定狀態，需二次按壓解除

?帶燈指示?：集成LED指示燈（支持3-24V DC或220V AC），通過透明按鈕罩顯示電路狀態

?材質選擇?：按鈕罩采用PMMA或PC材料，外殼為PA/ABS/PC工程塑料，觸點鍍銀或鍍金

三、應用場景

?工業設備?：適用于機床、自動化產線的啟動/停止控制

?配電系統?：用于配電柜、控制箱的狀態指示與操作

四、選型注意事項

?型號標識?：如AD12-213L2a-g，其中“12”表示面板開孔φ12mm，“L2a”代表帶燈及電壓規格，“g”為綠色指示燈

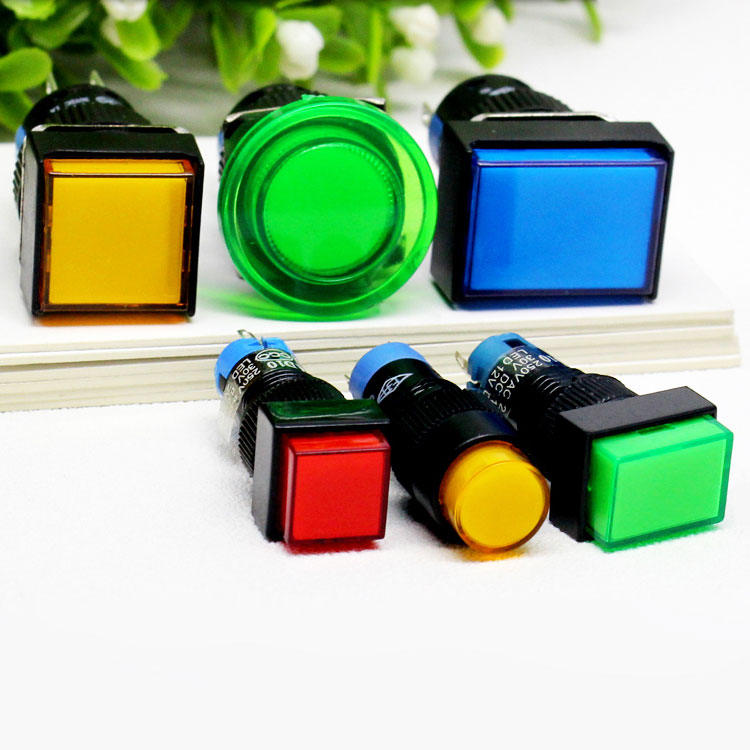

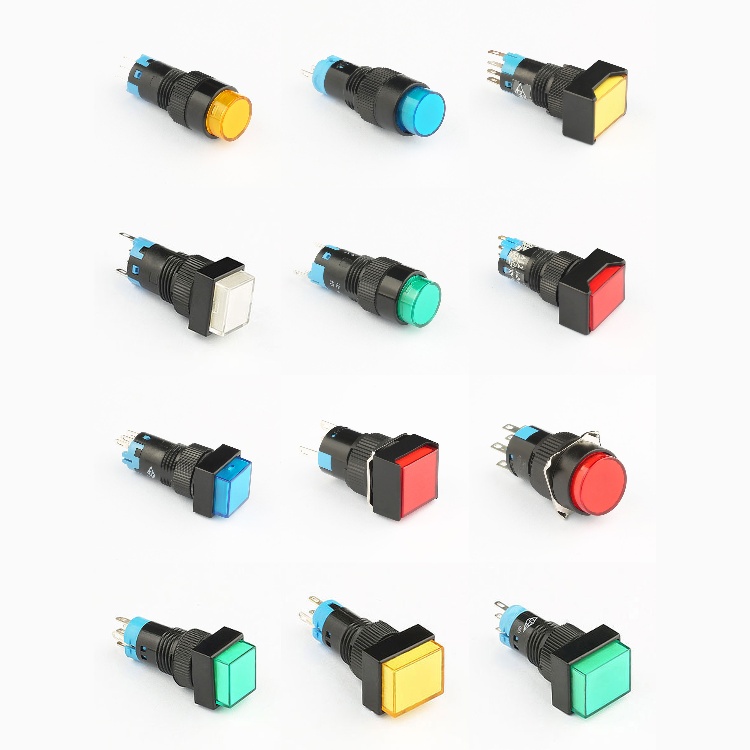

?顏色與電壓匹配?：需根據指示燈顏色（紅/綠/黃/白/藍）和電壓需求（DC或AC）選擇對應型號
