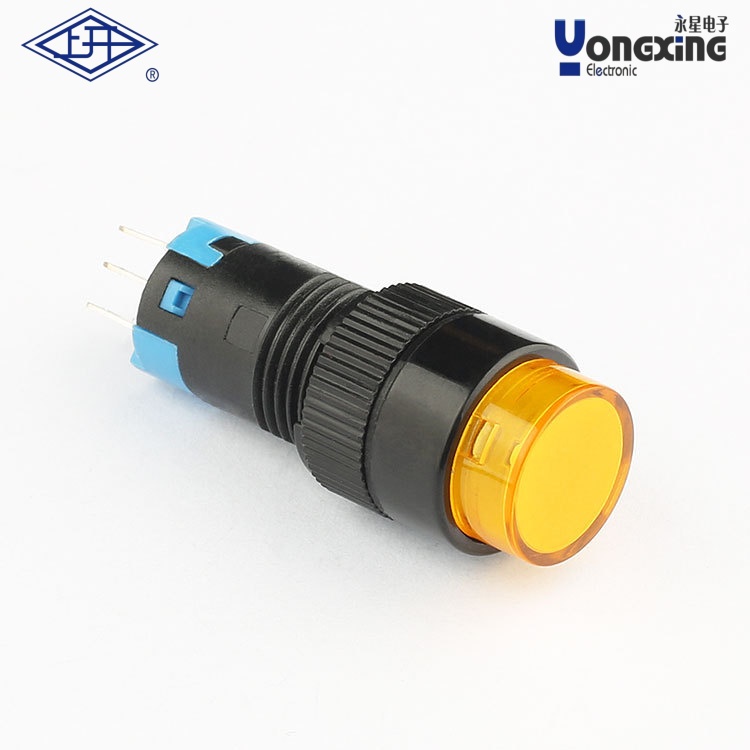

> AD12雙極自鎖黃色圓形按鈕開關

•
•
•
•

產品名稱：     AD12雙極自鎖黃色圓形按鈕開關
產品型號：       AD12-111-Y
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

AD12雙極自鎖黃色圓形按鈕開關
?一、基礎參數
型號與結構?

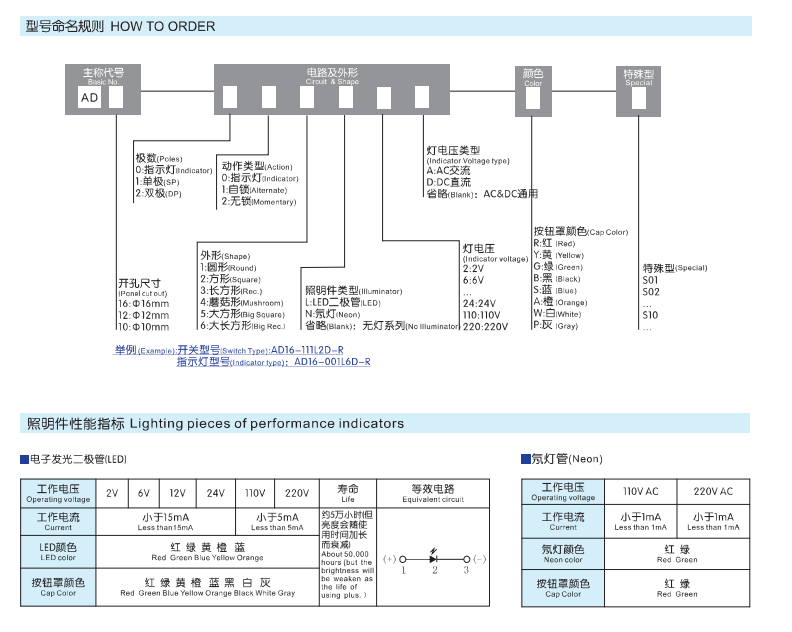

標準型號為 ?AD12-111-Y??，部分帶燈型號標注為 ?AD12-213L2a-g??。
設計?：支持雙刀雙擲電路控制，滿足復雜電路需求?。
自鎖功能?：按壓后保持鎖定狀態，需二次按壓復位?。

?電氣性能?
額定值：?3A 250V AC??，接觸電阻≤50MΩ，絕緣電阻≥100MΩ?。
耐壓能力：常態下可承受1500V AC電壓1分鐘?。
壽命：電器壽命自鎖模式下約25,000次，無鎖模式達50,000次；機械壽命自鎖模式50,000次?。

?二、外觀與材料?

?顏色標識?：黃色按鈕罩（標注為“Y”）為警示或功能區分用途。

材質?：

按鈕罩采用?PMMA或PC材料?，殼體為?PA、ABS或PC?，觸點材質為銀（Ag）?。

端子鍍層可選鍍銀或鍍金，提升導電性和耐腐蝕性?。

?三、環境適應性?

?防護等級?：IP40，適用于粉塵防護要求較低的場景?。

?溫度范圍?：工作環境溫度覆蓋 ?-5℃~+75℃??，部分型號擴展至 ?-25℃~+55℃??。

?四、應用與選型?

?典型場景?
工業設備控制面板、低壓配電系統及需要雙路控制的場景?。帶燈型號（如AD12-213L2a-g）適用于需狀態指示的場合。

?安裝要求?

開孔尺寸為φ12mm，適配標準面板設計?。
需注意端子緊固，避免因接觸不良導致故障?。

?五、注意事項?

 ?認證信息?：符合CE、CQC、ROHS認證，確保安全合規?。

 ?維護建議?：定期檢查觸點磨損情況，超壽命次數后建議更換?。

通過以上參數及設計特性，AD12系列可滿足多樣化工業控制需求，選型時需結合具體功能（如帶燈/不帶燈）和環境條件匹配型號
