> AD12自鎖圓形按鈕開關

•
•
•
•

產品名稱：    AD12自鎖圓形按鈕開關
產品型號：       AD12-111-Y
電器額定值：      3A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥100MΩ
耐壓(常態)：      1500V
電器壽命(次)：    無鎖50000次，自鎖25000次
機械壽命(次)：    無鎖200000次，自鎖50000次
工作環境溫度：    -5℃~+75℃
防護等級：        IP40
產品認證：        CE、CQC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

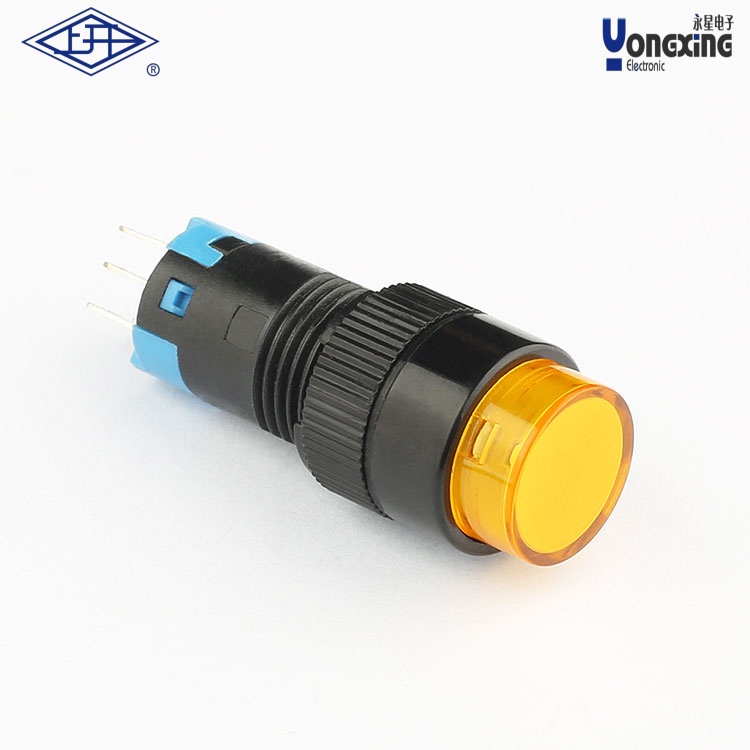

AD12自鎖圓形黃色按鈕開關綜合信息

一、基礎參數與功能

?型號?：標準自鎖型號為 ?AD12-111-Y?，其中“Y”代表黃色按鈕罩。

?電路設計?：支持雙刀雙擲（DPDT）控制，滿足復雜電路需求。

?自鎖機制?：按壓后保持鎖定狀態，需二次按壓復位。

?電氣性能?：

額定值：3A 250V AC，接觸電阻≤50MΩ，絕緣電阻≥100MΩ。

耐壓能力：1500V AC（1分鐘）。

壽命：自鎖模式下電器壽命約25,000次，機械壽命50,000次1；部分型號機械壽命標稱50,000次。

二、外觀與材質

?顏色標識?：黃色按鈕罩用于功能區分或警示用途。

?材料?：

按鈕罩：PMMA或PC材質。

殼體：PA、ABS或PC。

觸點：銀（Ag）材質，端子可選鍍銀或鍍金提升導電性。

三、環境適應性

?防護等級?：IP40，適用于粉塵防護要求較低的場景。

?溫度范圍?：工作環境溫度一般為 ?-5℃~+75℃?1，部分型號擴展至 ?-20℃~+55℃?。

四、型號命名規則解析

型號代碼示例：?AD12-111-Y?

AD12?：系列標識，表示12mm開孔按鈕開關。

?111?：

第一位“1”：一常開和一常閉觸點組合（單極）；

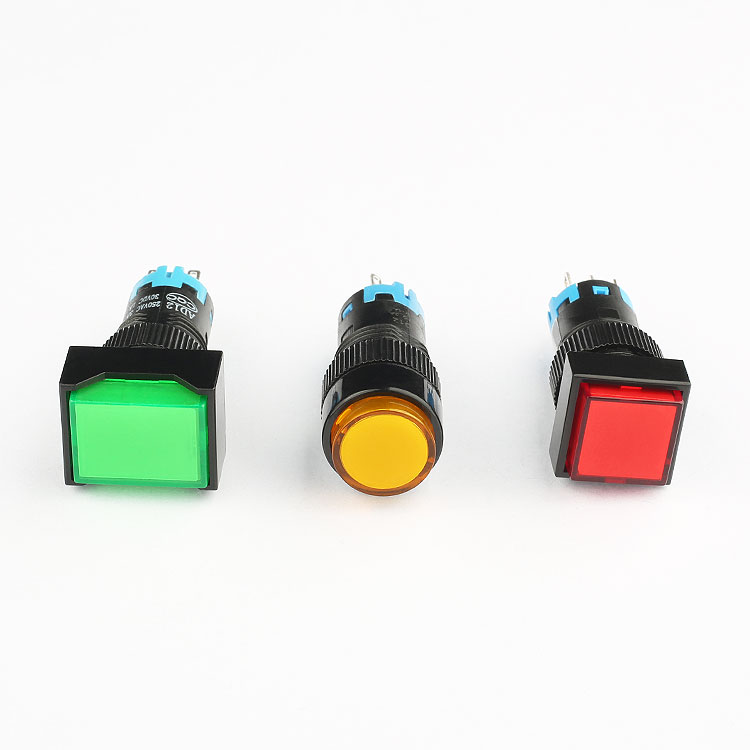

第二位“1”：圓形外觀（“F”為方形，“J”為矩形）；

第三位“1”：自鎖功能（“B”或“S”分別表示自鎖或無鎖）。

?Y?：黃色按鈕罩（R=紅，G=綠，W=白等）。

五、其他注意事項

?應用場景?：適用于工業設備、控制面板等需警示操作的場景。

?認證信息?：部分型號通過CE、RoHS、CQC認證。
