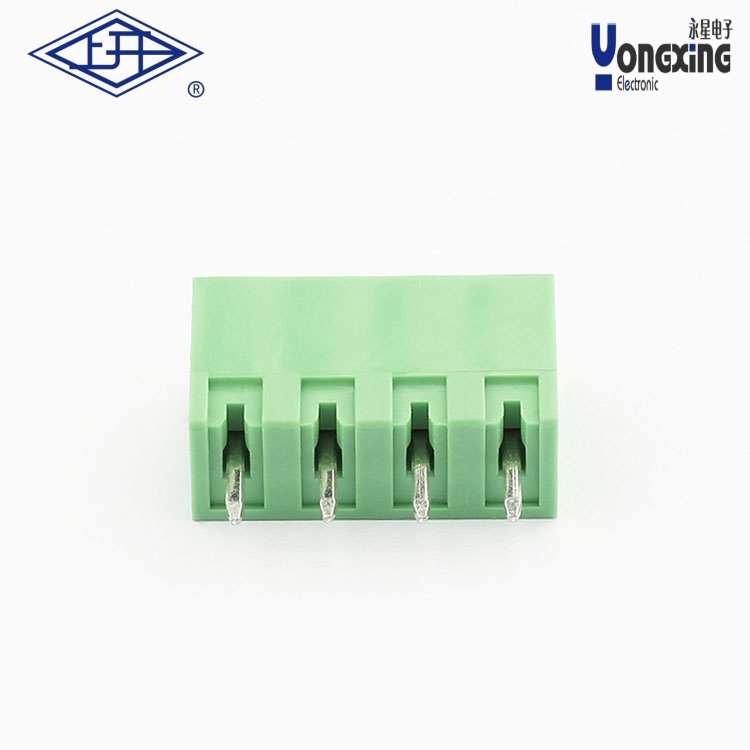

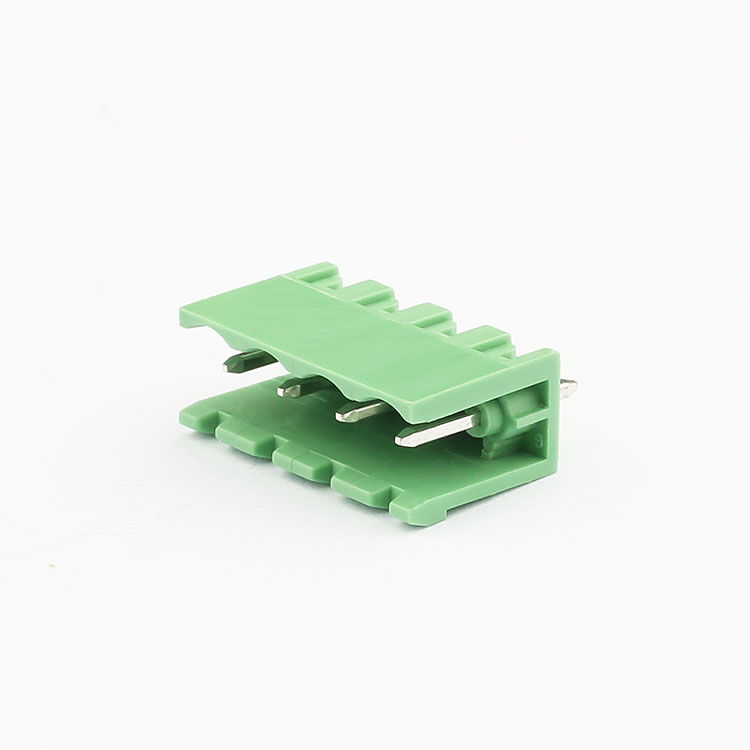

> YE插拔式接線端子4針

•
•
•
•

產品名稱：     YE插拔式接線端子4針
產品型號：       YE020-500/YE020-508
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       16A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：         AC2000V/1min

下載產品樣冊下載產品樣冊

產品詳情

YE插拔式接線端子4針（型號YE020-500/YE020-508）是一款適用于多種電氣連接場景的接線器件，其核心參數和特性如下：

一、基礎參數

?電氣性能?：額定電壓300V，額定電流16A，接觸電阻≤20mΩ，絕緣電阻>5000mΩ（測試條件DC500V）。

?耐壓能力?：可承受AC2000V電壓持續1分鐘。

?溫度范圍?：工作溫度-40℃～+150℃，瞬時耐溫+250℃（5秒內）。

二、結構特性

?插拔設計?：采用插頭與插座分離結構，支持快速斷電和檢修操作，提升工程維護效率。

?夾線機制?：通過螺釘壓緊導線，結合彈簧夾片與焊腳連接，確保穩定的電氣接觸。

?材料選型?：絕緣殼件采用PA66材料（符合UL94 V-0阻燃等級），金屬部件為黃銅鍍錫/鍍鎳工藝搭配錫青銅彈簧片，兼顧導電性與耐久性。

三、應用領域

適用于工業控制、安防設備、變頻器、伺服驅動系統及電力通信領域，尤其適合需要頻繁插拔或高可靠性連接的場景。

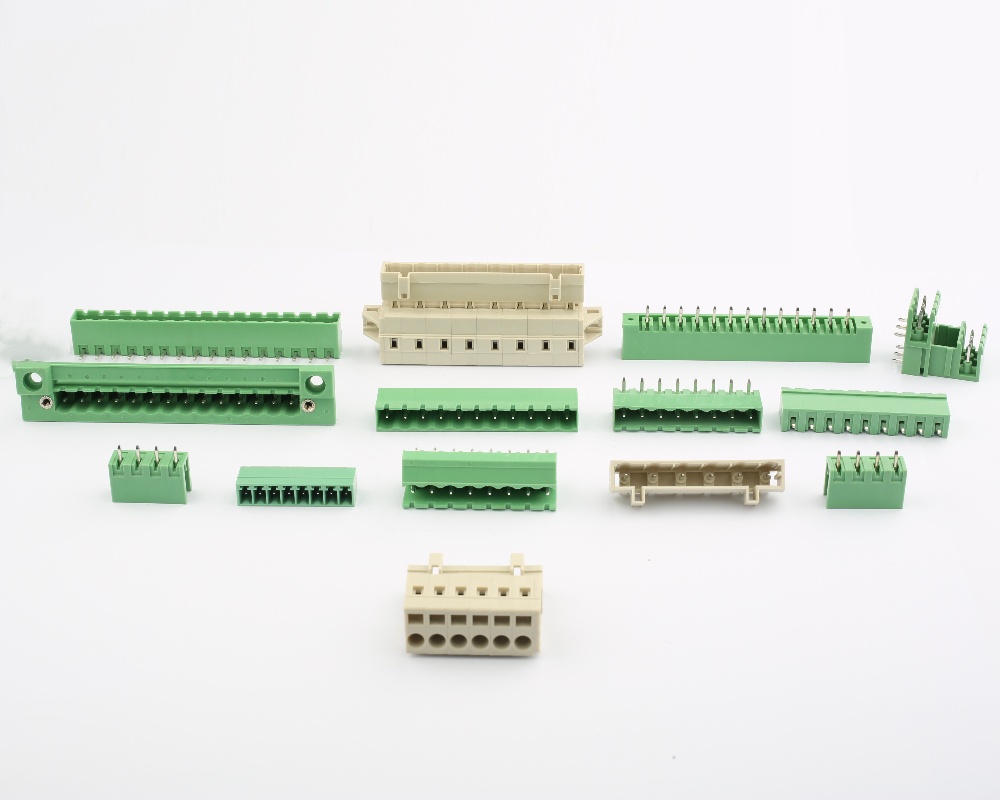

該系列端子支持模塊化擴展，用戶可根據需求匹配同系列的插拔式端子型號（如YE040-508/YE060-508等多針位版本）。
