> YB螺釘式PCB兩層三針接線端子

•
•

產品名稱：     YB螺釘式PCB兩層三針接線端子
產品型號：      YB362-381M
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       28-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

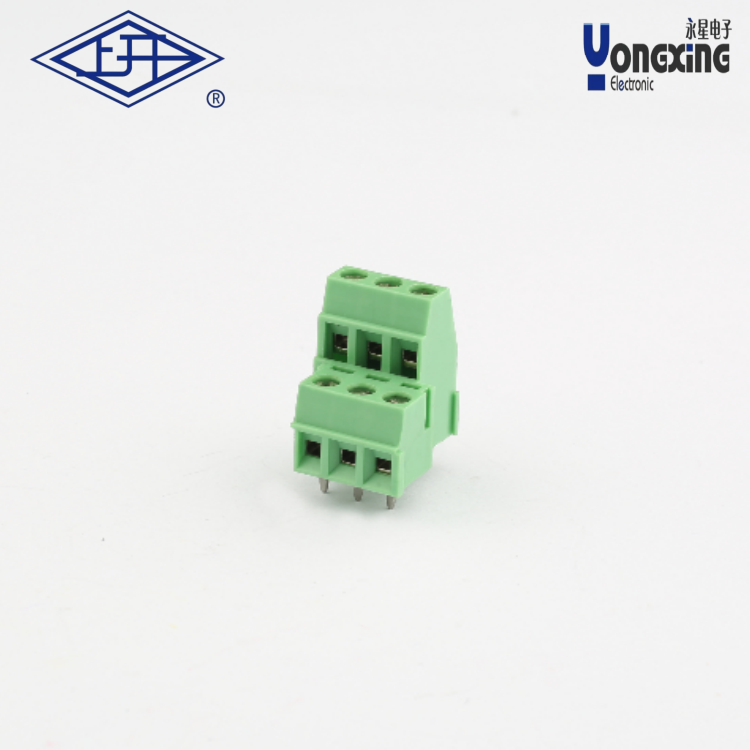

YB螺釘式PCB兩層三針接線端子YB362-381M是一款專為電路板連接設計的工業級接線器件，其核心參數及特性如下：

一、技術參數

?電氣性能?

額定電壓：300V

額定電流：10A

接觸電阻：20mΩ

絕緣電阻：>5000mΩ（DC500V測試條件下）

耐電壓：AC2000V/1min

?

機械特性?

適用線徑：28-14AWG（1.5mm2）

剝線長度要求：6-7mm

?環境適應性?

操作溫度范圍：-40℃～+150℃

瞬間耐溫：+250℃（5秒內）

二、結構特性

?類型?：屬于螺釘式PCB接線端子，通過螺釘緊固實現導線與端子的可靠連接，適用于需要頻繁維護的場景。

?布局?：采用兩層三針設計，支持緊湊型PCB布局，兼容3.81mm間距標準，適合高密度電路板布線需求。

三、應用場景

該型號端子廣泛用于工業控制設備、電力儀表、通信裝置等領域，滿足對電氣連接穩定性和環境耐受性的高要求。
