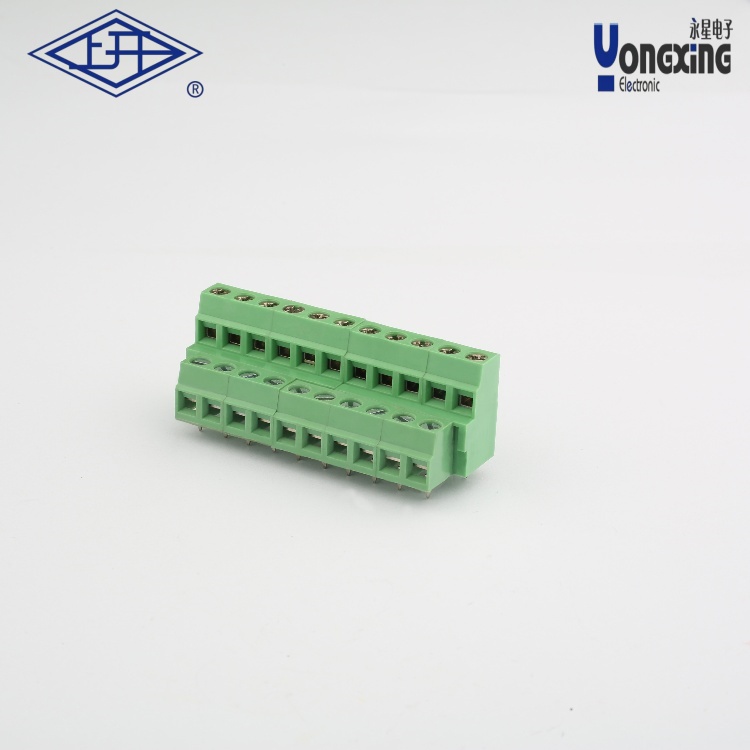

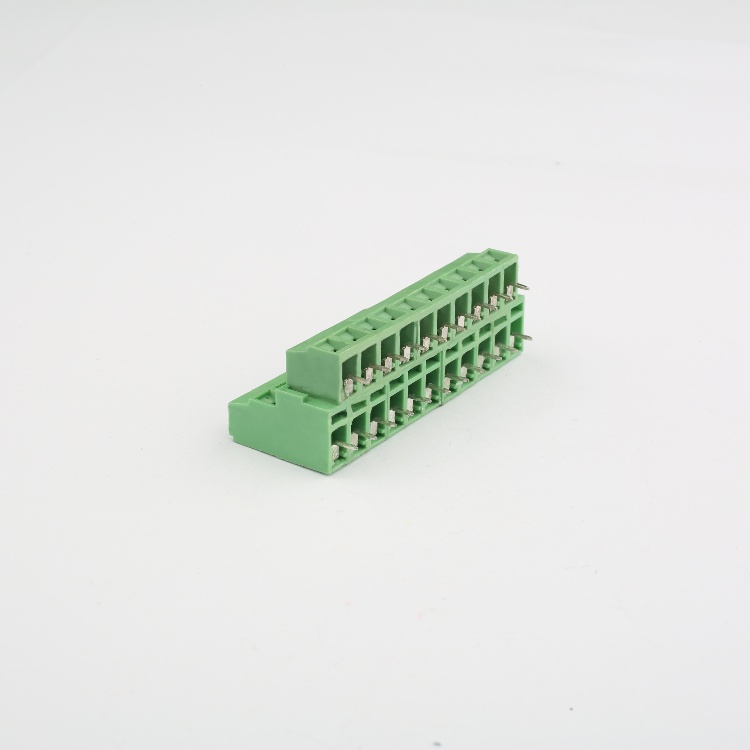

> YA螺釘式PCB接線端子YA321-500-10P

•
•
•
•

產品名稱：     YA螺釘式PCB接線端子
產品型號：       YA321-500-10P
操作溫度：      -40℃～+150℃
瞬間溫度：      +250℃  5秒
額定電壓：       300V
額定電流：       10A
接觸電阻：       20mΩ
絕緣電阻：       ＞5000mΩ  DC500V
耐電壓：           AC2000V/1min
使用線徑：       26-14AWG  1.5mm2
剝線長度：       6-7mm

下載產品樣冊下載產品樣冊

產品詳情

YA螺釘式PCB接線端子YA321-500-10P是一款適用于電子設備連接的高性能端子，以下是其核心參數和特性：

技術規格

?電氣性能?

額定電壓：300V

額定電流：10A（短時耐流能力較強）

接觸電阻：20mΩ；絕緣電阻 >5000mΩ（DC500V測試條件下）

耐電壓：AC2000V/1min

?

環境適應性?

操作溫度范圍：-40℃～+150℃

瞬間耐溫能力：+250℃（可持續5秒）

?

機械參數?

適配線徑：26-14AWG（1.5mm2）

推薦剝線長度：6-7mm

腳間距：5.00mm，支持2-27位靈活配置

材料與工藝

?接觸件?：黃銅鍍錫材質，確保低電阻和高導電性

?絕緣體?：采用阻燃PA66（UL94V-0認證），耐高溫且安全可靠

?螺絲?：M2.5鍍鋅鋼螺釘，緊固性強

兼容性

符合IEC/EN60998、UL 1059等國際標準，適用于多種導線截面（0.08mm2至35mm2）的通用連接場景

應用場景

廣泛用于PCB板間的穩定電氣連接，尤其適合需要高耐壓、耐溫的工業設備或精密儀器
