> KCD5單極雙擲船型開關

•
•
•
•

產品名稱：                          KCD5單極雙擲船型開關
產品型號：                          KCD5-12-CA1B-B-R-01
電器額定值：                       6A 250V AC
接觸電阻(初始值)：             ≤50MΩ
絕緣電阻(常態)：                ≥1000MΩ
耐壓(常態)：                       1500V AC ,1min
電器壽命(次)：                   10000次
機械壽命(次)：                   50000次
工作環境溫度：                  T55
防護等級：                         IP40
產品認證：                         CE、CQC、UL、ROHS

下載產品樣冊下載產品樣冊

產品詳情

KCD5系列船型開關中涉及的紅色單極雙擲型號，綜合現有資料顯示以下特性：

?結構參數?

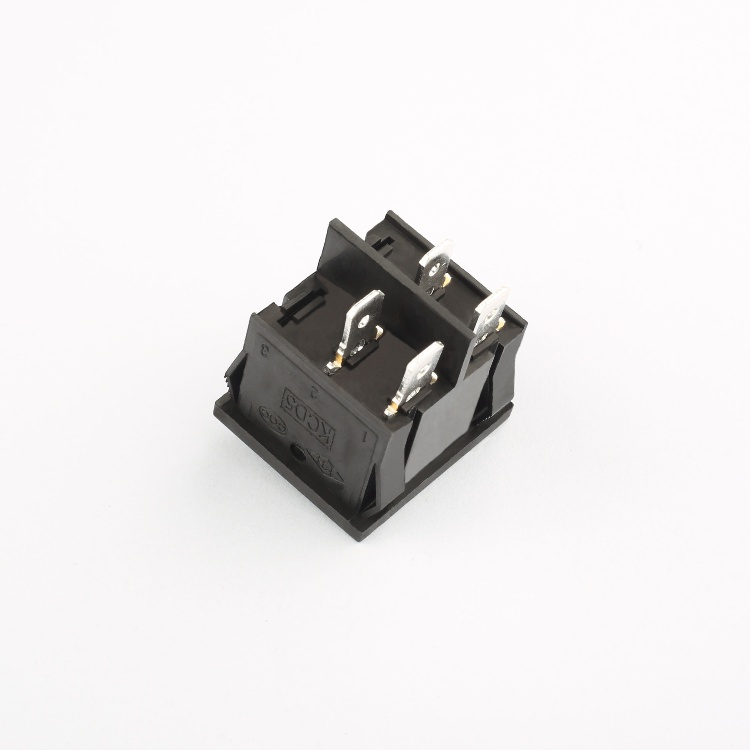

單極雙擲開關通常采用3腳設計（1個公共端+2個切換端），但KCD5系列常見配置為雙刀雙擲結構。

顏色與指示燈配置?

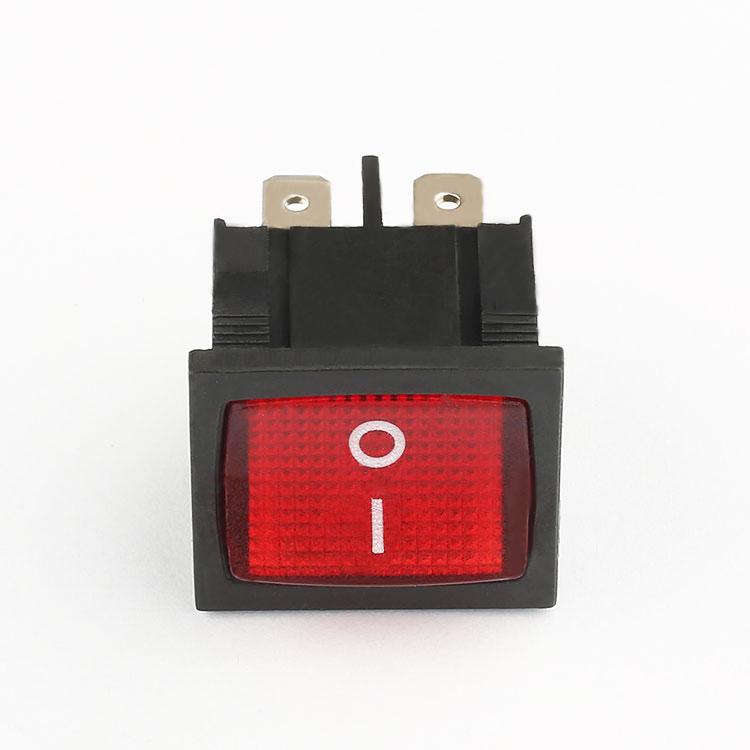

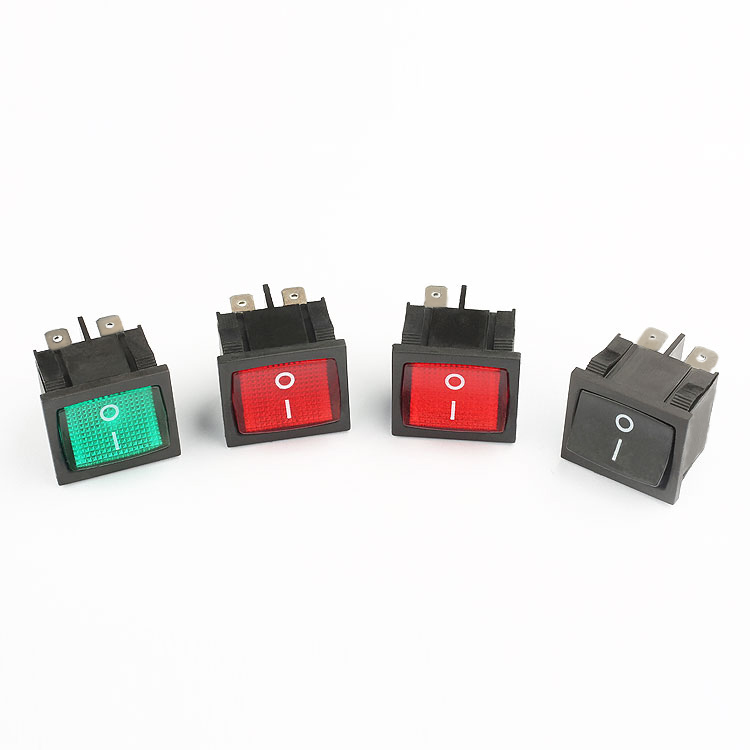

紅色按鈕版本存在兩種類型：帶燈（紅燈指示）與不帶燈。

例如：?不帶燈款?：型號標注為“黑開無燈”，適用于基礎通斷場景；

?帶燈款?：如“紅開帶燈6A”，內置指示燈增強狀態可視性。

?

電氣參數?

額定電流多為6A-15A，電壓250V AC27，部分型號支持更高負載（如15A）；

接觸電阻≤30mΩ，絕緣電阻≥100MΩ，機械壽命通常超千次。

?

采購建議?

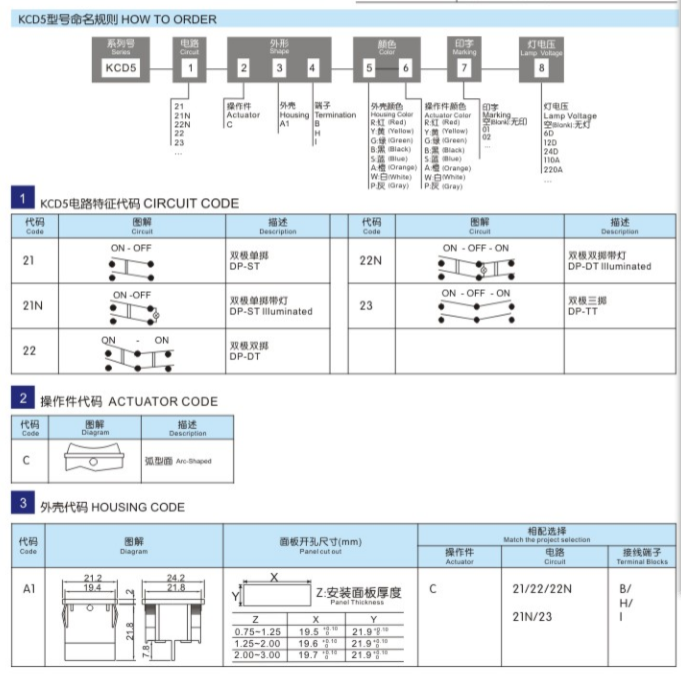

優先核對具體型號編碼（如KCD5-12A1等）并聯系供應商確認極數配置；

若無明確單極雙擲型號，可考慮4腳雙刀雙擲結構（通過僅連接單刀實現等效單極功能）
