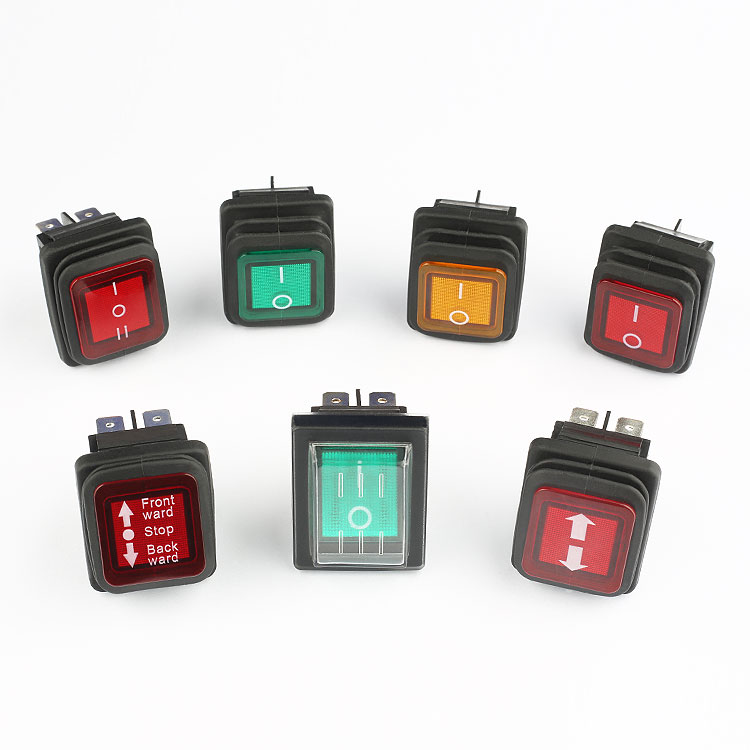

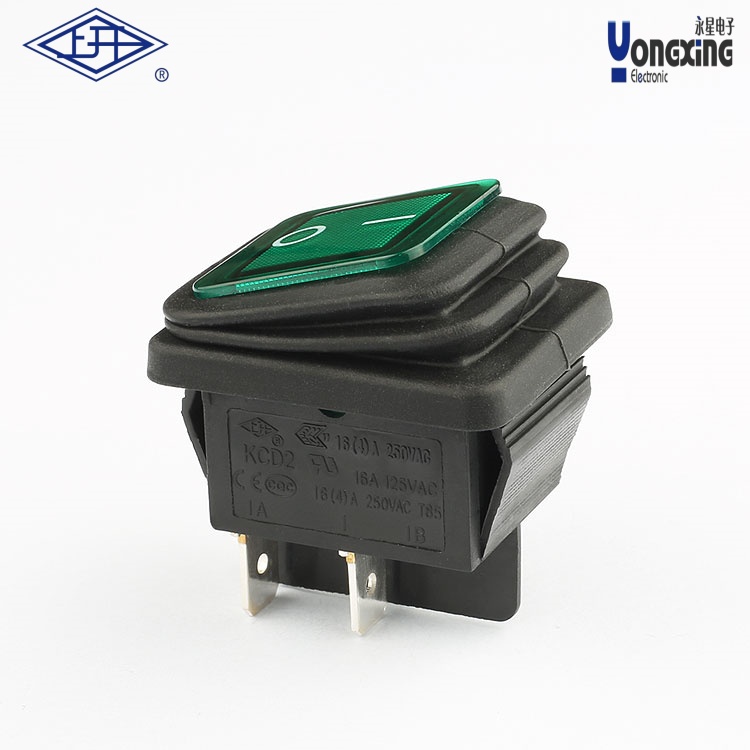

> KCD2雙極單擲帶燈防水船型開關

•
•
•
•

產品名稱：      KCD2雙極單擲帶燈防水船型開關
產品型號：        KCD2-21N-FA4A-B-G-01
電器額定值：      16(4)A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：  ≥1000MΩ
耐壓(常態)：      1500V AC ,1min
電器壽命(次)：    10000次
機械壽命(次)：    50000次
工作環境溫度：    T55,T85,T125
防護等級：        IP65
產品認證：        CE、CQC、UL、CB、ENEC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

KCD2雙極單擲帶燈防水船型開關是一種常用于低壓電氣控制的組件，其設計特點和應用場景如下：

一、核心特性

?結構設計?

采用雙極單擲結構，支持同時控制火線和零線，提升電氣安全性。

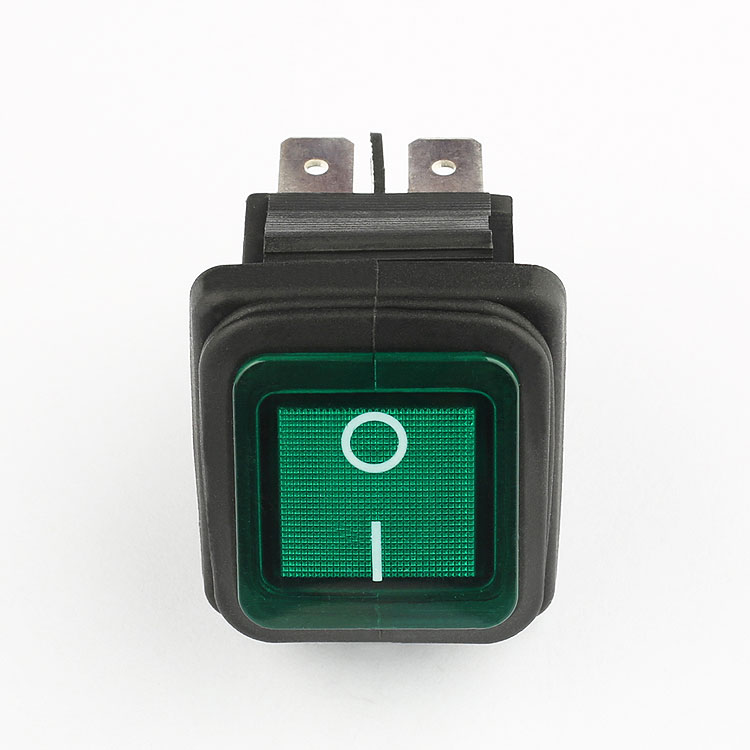

內置指示燈功能，通過翹板操作可直觀顯示開關通斷狀態，夜間使用便捷。

防水型設計，適用于潮濕環境或需防塵防濺的應用場景。

?

技術參數?

額定電壓：250V AC，適用于常規220V市電系統。

額定電流：6A，推薦用于低功率電器設備。

認證標準：通過UL、ENEC、CE等國際認證，符合電氣安全規范。

二、接線方法

?基本步驟?：

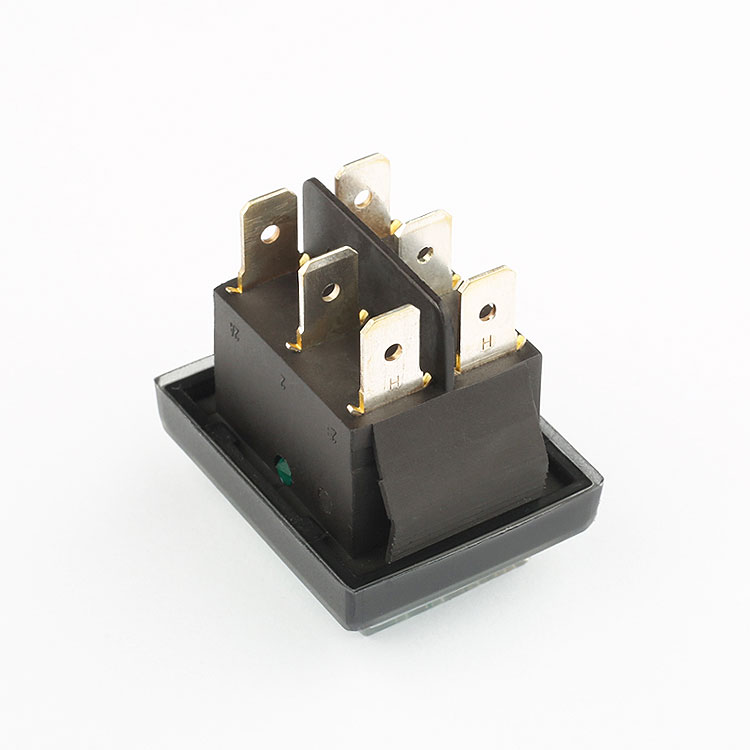

斷開電源后，將火線（L）和零線（N）分別接入開關的兩排端子（每排3個接線柱）。

指示燈需并聯在開關輸出端與零線之間，確保開關閉合時燈亮。

?注意事項?：

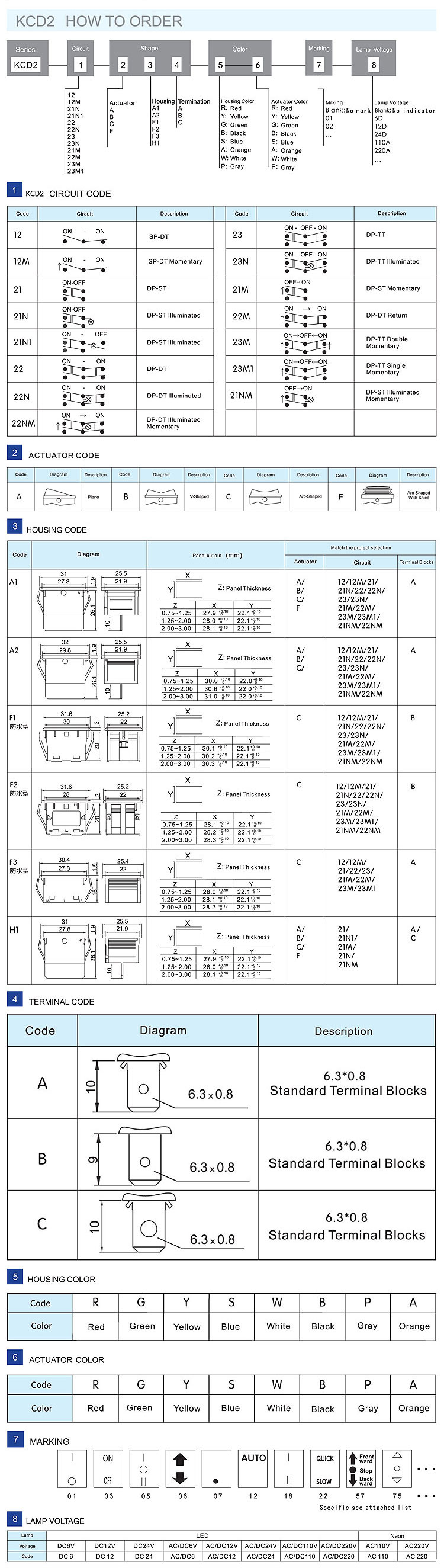

接線前需確認PCB槽位與開關尺寸匹配（參考說明書機構圖設計）。

使用壓線螺絲固定導線，避免虛接導致發熱或接觸不良。

三、應用優勢

?可靠性?：銀觸點與銅腳設計增強導電性，電器壽命可達10,000次以上。

?靈活性?：支持2檔/3檔切換及多腳位配置，適配不同安裝需求。

?兼容性?：廣泛用于工業控制柜、家用電器及戶外設備中需防水的場景。

四、選型建議

若需更高電流承載能力（如大功率電器），可考慮KCD4系列，其接線防震性更優。

KCD2雙極單擲帶燈防水船型開關是一種常用于低壓電氣控制的組件，其設計特點和應用場景如下：

一、核心特性

?

結構設計?

采用雙極單擲結構，支持同時控制火線和零線，提升電氣安全性。

內置指示燈功能，通過翹板操作可直觀顯示開關通斷狀態，夜間使用便捷。

防水型設計，適用于潮濕環境或需防塵防濺的應用場景。

?

技術參數?

額定電壓：250V AC，適用于常規220V市電系統。

額定電流：6A，推薦用于低功率電器設備。

認證標準：通過UL、ENEC、CE等國際認證，符合電氣安全規范。

二、接線方法

?基本步驟?：

斷開電源后，將火線（L）和零線（N）分別接入開關的兩排端子（每排3個接線柱）。

指示燈需并聯在開關輸出端與零線之間，確保開關閉合時燈亮。

?注意事項?：

接線前需確認PCB槽位與開關尺寸匹配（參考說明書機構圖設計）。

使用壓線螺絲固定導線，避免虛接導致發熱或接觸不良。

三、應用優勢

?可靠性?：銀觸點與銅腳設計增強導電性，電器壽命可達10,000次以上。

?靈活性?：支持2檔/3檔切換及多腳位配置，適配不同安裝需求。

?兼容性?：廣泛用于工業控制柜、家用電器及戶外設備中需防水的場景。

四、選型建議

若需更高電流承載能力（如大功率電器），可考慮KCD4系列，其接線防震性更優。
