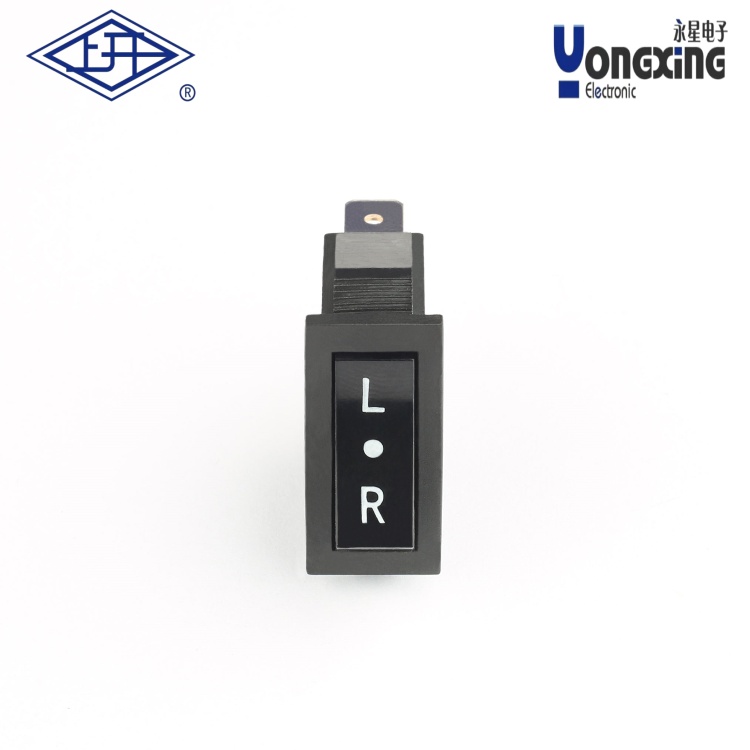

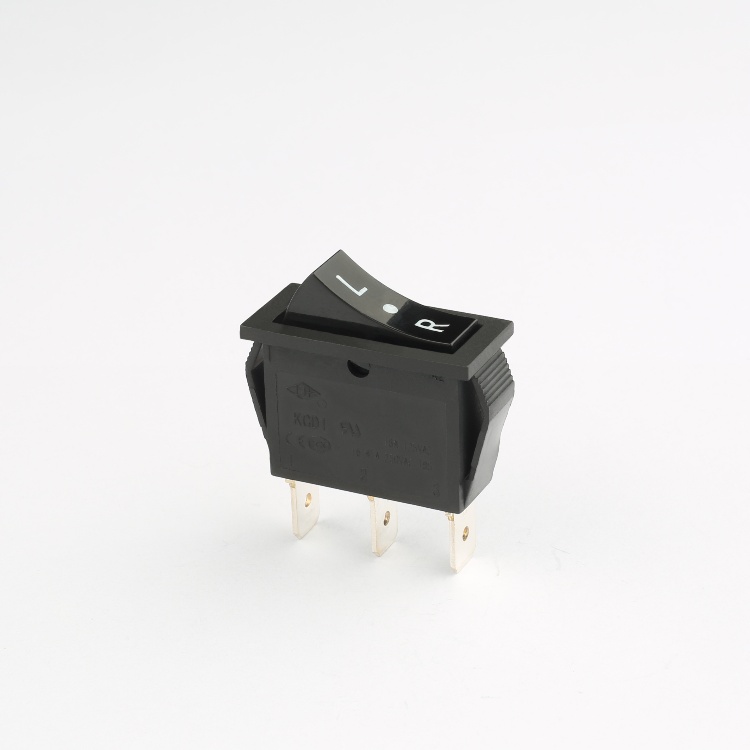

> V型面單極雙擲船型開關

•
•
•
•

產品名稱：            V型面單極雙擲船型開關
產品型號：             KCD1-12-BA1A-B-B-98
電氣額定值：          16(4)A 250V AC
接觸電阻(初始值)：≤50MΩ
絕緣電阻(常態)：    ≥1000MΩ
耐壓(常態)：           1500V AC ,1min
電器壽命(次)：       10000次
機械壽命(次)：       100000次
工作環境溫度：      T55,T85,T125
防護等級：              IP40
產品認證：             CE、CQC、UL、CB、ENEC、ROHS

下載產品樣冊下載產品樣冊

產品詳情

V型面單極雙擲（SPDT）船型開關是一種結合特定外觀設計和功能特性的電子開關，以下是其核心信息整理：

一、結構與參數

?外形特征?

V型面指開關表面呈現V形凹槽設計，提升操作手感及防滑性，常見于上海永星KCD系列（如KCD1）產品中。

?電氣特性?

?觸點類型?：單極雙擲（SPDT），即1個動觸點與2個靜觸點，支持切換兩個電路通道。

?典型參數?：額定電壓250V AC，電流容量16A（部分型號），機械壽命可達10,000次以上。

二、功能原理

?動作方式?：通過手動擺動開關橋?qū)崿F(xiàn)電路通斷，在“開”和“關”位置間切換，常用于控制單一電路的不同狀態。

?指示功能?：部分型號集成指示燈，通過內置LED或氖泡顯示開關狀態。

三、應用領域

?家電設備?：如飲水機、電瓶車充電器、咖啡壺等，用于主電源控制。

?工業設備?：控制小型電機啟?；螂娐繁Ｗo(hù)功能57。

?電子儀器?：適配電視機頂盒、音箱等需切換信號源的場景。

四、選型建議

?電流匹配?：根據負載電流選擇額定參數，避免過載（如大功率設備優先選16A及以上型號）。

?安全認證?：優先選擇具備UL、CE等認證的產品，確保電氣安全。

?密封需求?：潮濕環境建議選用密封型設計以提高防護等級。
